在庫表

サファイア製品 基板・光学窓

サファイアの特徴

  • 電気絶縁性に優れ、かつ熱伝導性が非常によい。
  • 化学的、熱的に安定しており、ダイアモンドに近い硬さを持つ。

取り扱い商品

標準仕様

サファイア基板(半導体用)

サファイア基板(半導体用)

鏡面研磨品標準仕様

材質 高品質合成サファイア(99.997%)
成長方法 キロプロス法
面方位 C-, A-, R-面
サイズ 丸型 φ10mm~150mm(C-面は125mmまで)
角型 10mm~130mm
厚み 0.15mm以上
平坦度 <5 μm(φ50.8mmの場合)
面粗度(Ra) 0.5~1nm
厚み0.5mmでOFF角: 0°±0.2°
  2°±0.2

可能な生産能力
サファイア基板(放熱板) 30x30x0.5t mm 10,000枚/月


6インチ基板を、高品質・低価格にて安定的にご提供出来るようになりました。
(数量によってはお断りする場合もございます)

近年LEDの使用普及により下地基板として、高品質、低コストで大型のサファイア基板が求められるようになってきました。現在、KY育成方法の単結晶が市場に出回っていますが、c軸方向結晶をブールの側面から切り出す必要があり、これが結晶価格を上昇させる一つの要因になっております。また、基板の大直径化の場合反りが増大するため、厚みを大きめに設定する必要があり、歩留まりを低下させる要因になっております。

これらは、改良型のブリッジマン育成方法を採用することでc-軸結晶成長が可能で無駄なく結晶を利用でき、また、転移欠陥のない良質な種結晶(点種結晶)を使用することで高品質のブールを育成することが可能になり、製造費用が押さえられます。

サファイア結晶は、現在の主流は2インチ・4インチ径ですが、今後は6インチ径以上が主流となり、大直径化が進展していくと見られています。

その場合、如何にして基板をより薄くスライスし、BOW, 反り、TTVなどの値をコントロールするかが大きな課題になります。

弊社では、それらの課題を解決するため、現在、勤勉で優れた技術力を有する国民であるバルト三国のリトアニア共和国で単結晶サファイアの育成を開始し、高品質、低コストの6インチ厚み1mmの基板TTV5μm, BOW10μm、反り≦15μm)の生産を行っております。


6インチ厚み1.0mmサファイア基板の標準仕様

材 料 >99.996%高純度酸化アルミニウム
面方位

C-plane(0001)
C to A(11-20)  0°± 0.1°

C to M(11-00)   0.3°± 0.1°

オリフラ長さ 57.5±2.5 mm
オリフラ方位

A-plane(11-20)± 0.2°

直 径 150.0±0.2mm
厚 み

1000±20μm

(有効面積:エッジより2mm除外)

表面仕上げ

Epi-ready (Ra <0.3nm)

(有効面積:エッジより2mm除外)

裏面仕上げ

Ra=0.41.2μm

(有効面積:外径から2mm除外)

T T V

5μm以下

(有効面積:エッジより2mm除外)

B O W 10μm以下
反 り 15μm以下

得々ニュース

ただ今、2インチ在庫品(C-面、A-面、R-面)格安にてお求めできます!

C-面2インチ在庫品 仕様

サイズ φ50.8(±0.05)mm
厚み 0.43(±0.025)mm
面仕上げ 片面エピ研磨(Ra<0.2nm)
面方位 C-面±0.1°
平坦度 <5μm
そり <5μm

サファイア光学窓

各種光学窓の他、携帯電話用カバーガラスの製作も致します。強度面、価格面で他社に負けないものを目指しております。 丸型窓の他、多様なサイズの小判型窓、5×5~200×200mm、厚み20mmまでの角型窓も製作しております。


段付き窓

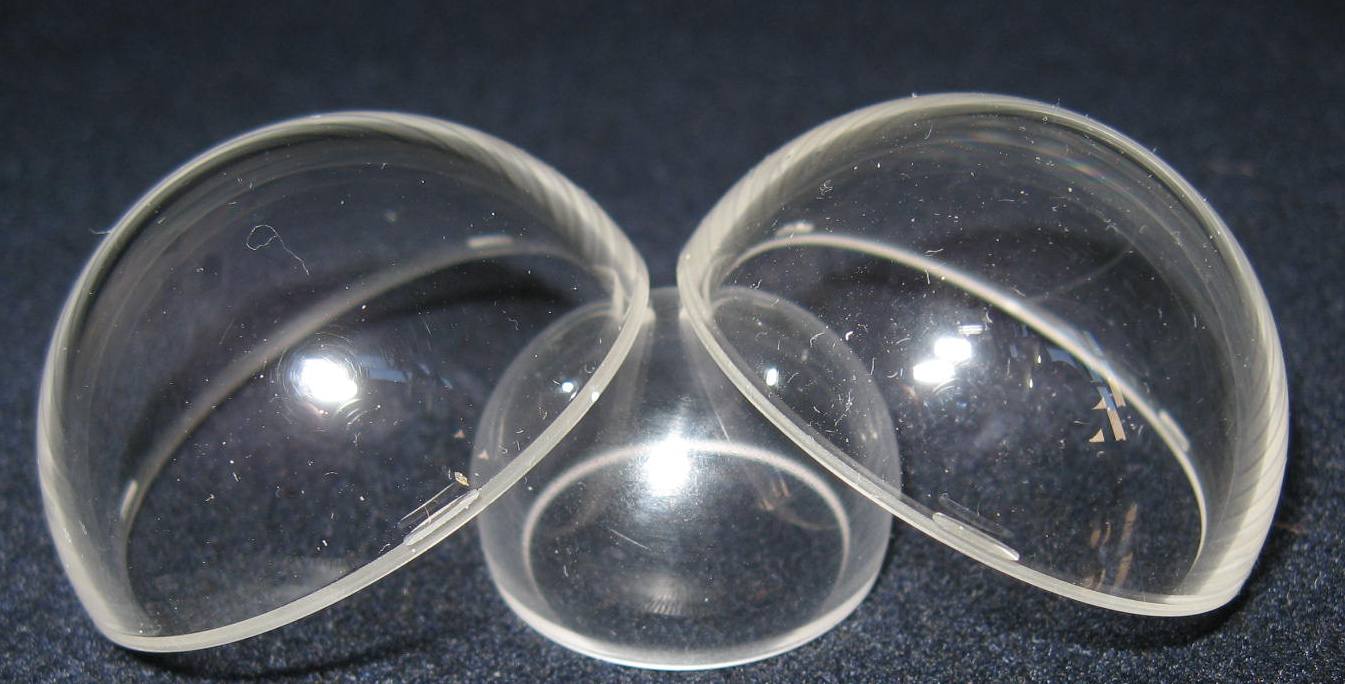

ドーム型窓(カメラドーム)           段付き窓

角型窓大径窓
角型窓                         大径窓


サイズ 丸型 φ4~150mm
厚み 0.15~50mm
透明領域 0.17~5.5 μm
表面加工 80/50、60/40、40/20、20/10 scr/dig

小判型窓

小判型窓



単位:mm

  L I t W
光学研磨 100 80 2 50

サファイア単結晶材料

高品質な光学グレードからテクニカルグレードまでございます。

特注で軸精度の優れたものも承っております。

例:2~4インチ c軸±0.025°

サファイア防弾ガラス

サファイア、強化ガラス、ガラス、特殊基板の4層構造から成る軽量・薄型の防弾ガラスの製作も承ります。従来の防弾ガラスの厚み100mmを35mmまで薄くし計量化が実現、移動性に優れています。EN1063及びSTANAG4569などの規準に従ってお客様のご希望サイズに製作いたします。

開発

サファイア基板上へのMgAl2O4単結晶薄膜成長
