在庫表

サファイア製品 チューブ・ルツボ・ロッド

チューブ(パイプ)ルツボ(片側封止チューブ)(丸形、角形)ツバ付きルツボ、ツバ付きチューブ(高圧用管)プラズマエッチング用管段付きチューブキャピラリーチューブ(毛細管)保護管(片側封止)ロッド(φ1mm)、穴付きロッドの他、アンビルセル、リング、ワッシャー、ボルト、ネジ等。

サファイアチューブ、パイプ、ルツボ

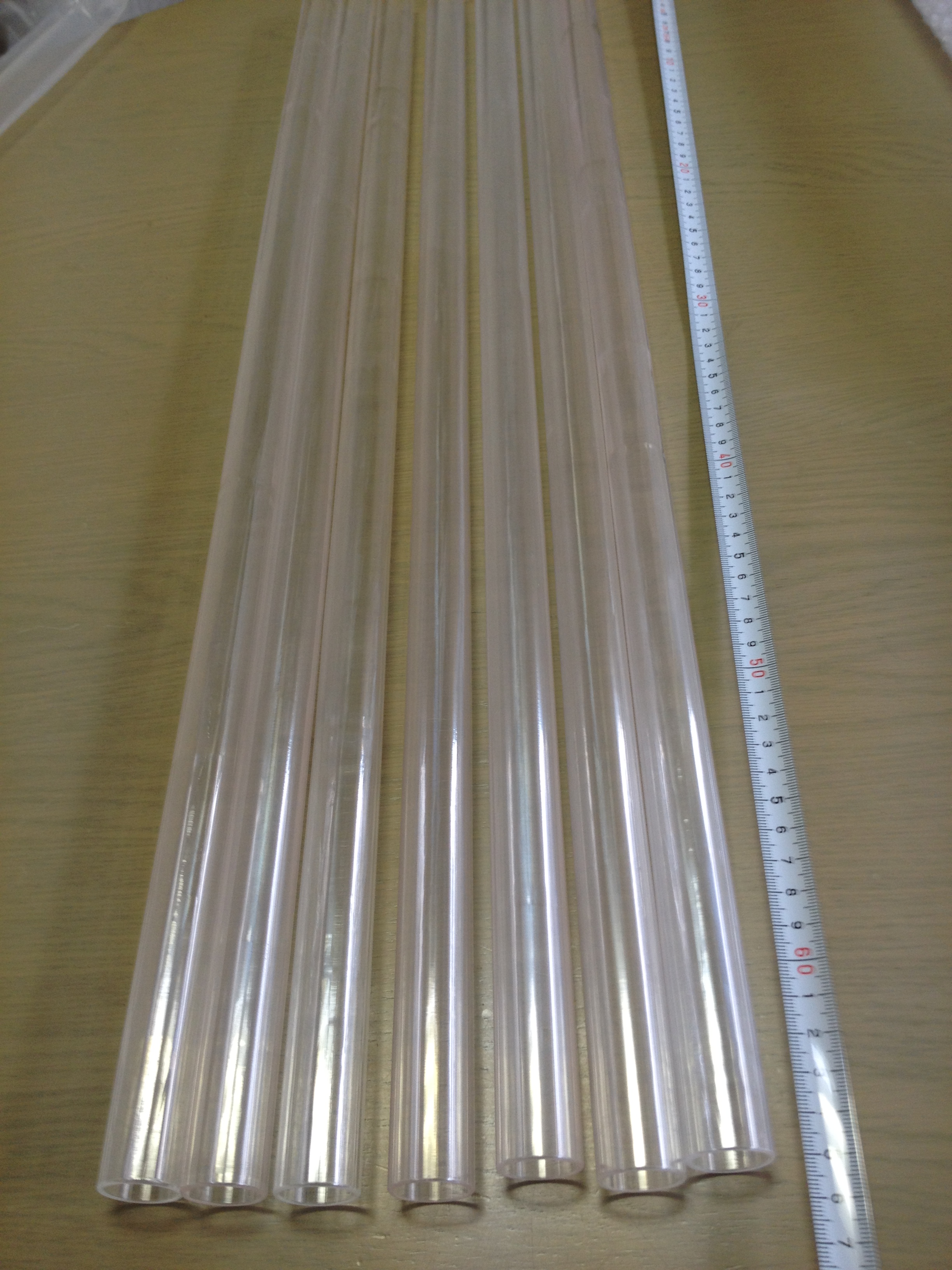

サファイアパイプ 長さ650mm

最近、オゾン発生防止及び紫外線による損傷を防ぐため、石英ガラスのパイプにくらべサファイアガラス管がより最適であることがわかり、これを用いる方向が優勢になって来ています。
UV殺菌、プラズマエッチング、高圧用などの用途に適しています。
弊社では、吟味した純度の高い原材料(ベルヌーイ法で製作した材料)を使用することにより、研磨しなくともほぼ透明なチューブ、ルツボを生産することが可能になりました。
サファイアガラスは1850℃でも常用が可能です。弗化水素を始め、硫酸、硝酸、塩酸等に対して300℃の温度でも殆ど侵されません。金属の融液Mg, Al, Cr, Co, Ni, Na, K, Bi, Zn, Cs等に対しては800?1000℃の温度でも使用可能です。また、半導体製造に必要な特殊ガス、三弗化窒素(NF3)、六弗化タングステン(WF6)等にも使用でき、さらに放射線に対しても安定しております。

弊社ではチューブ、ルツボの段付キャップや穴付キャップも製作可能。
また、外径φ200mm長さ50mmまでの、C-軸が長手方向のブッシュ製作も可能です。
成長方法:EFG法

サファイアチューブ

内径段付きチューブ

内径段付きチューブ
(C-軸は長手方向)

単位:mm

  D 肉厚 L
AS GROWN 2~60 0.5~4.0 20~950
研削面 10~30 0.5~4.0 20~300
研磨面 10~30 0.5~4.0 20~200
くり抜き品 140 2~5 150~
可能な生産能力
チューブ 外径10mm、長さ70mm 400本/月
  外径60mm、長さ70mm 20本/月

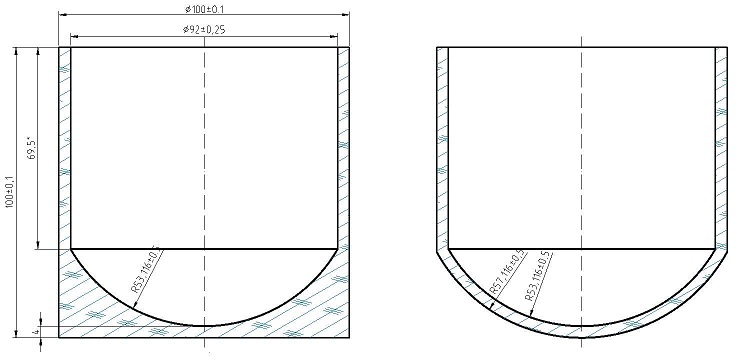

サファイアルツボ(片側封止チューブ)

サファイアルツボ

サファイアルツボ
(引き上げ片側封止チューブ)
標準サイズ

単位:mm

外径 肉厚 高さ
10~152 1~5 20~50



特注サイズ

マイクロルツボ

単位:mm

外径 内径 高さ
2 0.6~0.7 10
製品例:レーザー、光ファイバー用先端部品

高圧用サファイア管

サファイアツバ付チューブとルツボ

サファイアツバ付チューブとルツボ

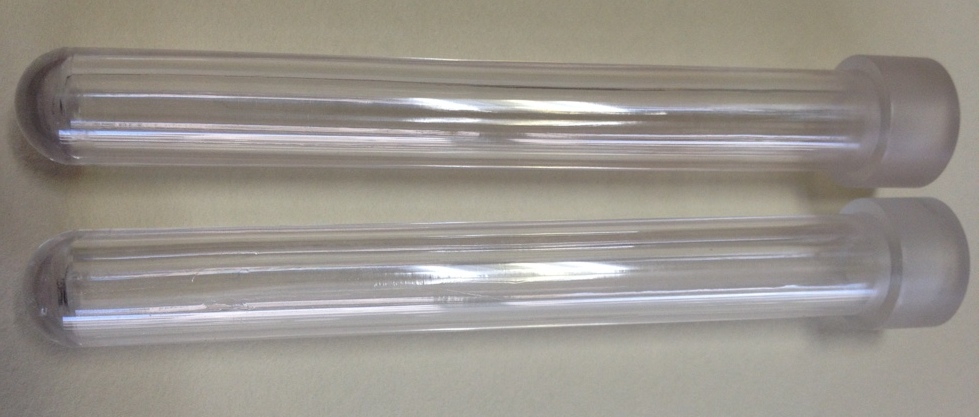

底球面ツバ付ルツボ


単位:mm

  D d L t
研削面 7~15 1~10 50~200 50~190

高圧用サファイア管

片側ツバ付(研削、研磨)(一体型片側封止)
標準サイズ:外径12x内径8xL200mm

プラズマエッチング用サファイア管

内面AS GROWN/外面研削加工

サファイアキャピラリーチューブ(毛細官)


単位:mm

  内径 L
AS GROWN 0.6~2.0 5~900

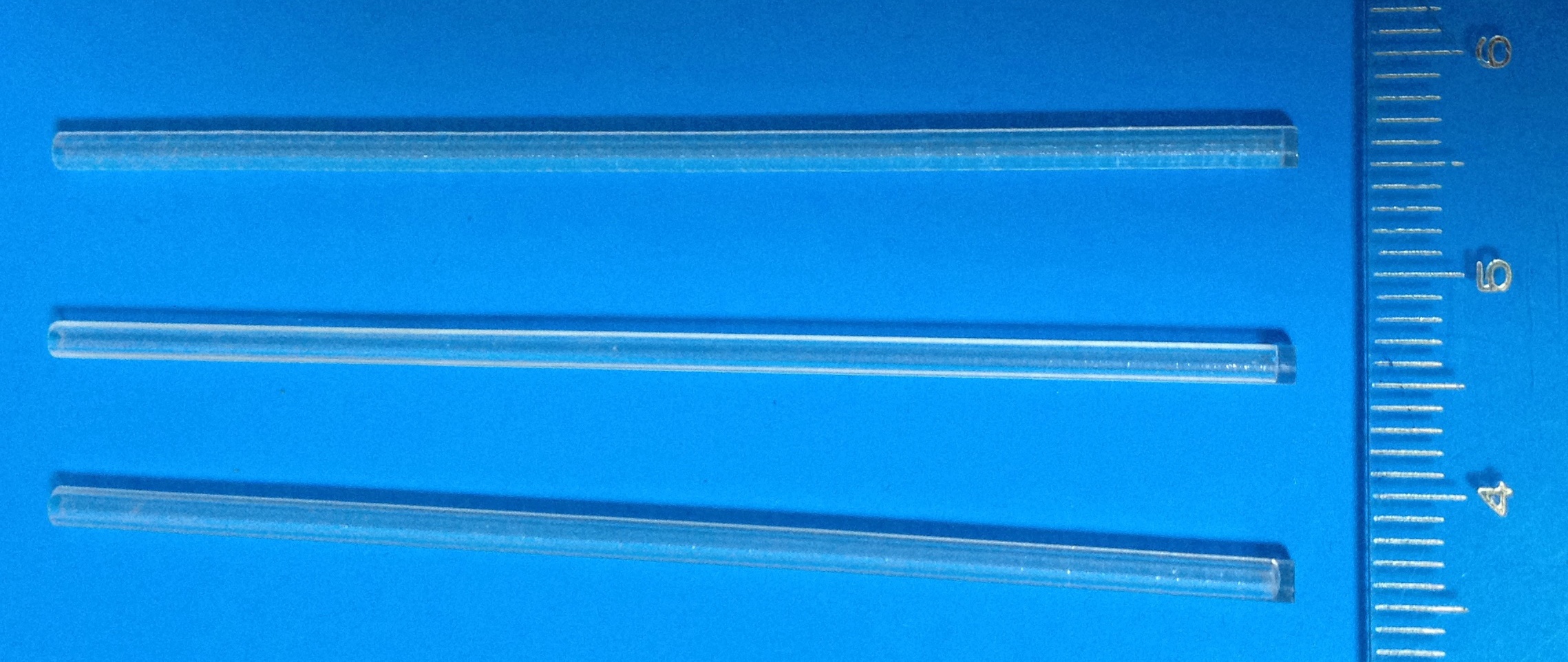

片側封止キャピラリーチューブ内径φ1.1mm

サファイア保護管(片側封止)

標準サイズ

単位:mm

外径 内径 長さ
8 5 MAX800
8 5 500
8 5 400
8 5 300
8 5 200
底面厚みt=2mm

サファイアロッド

2穴付ロッド/4穴付ロッド

2穴付ロッド / 4穴付きロッド
直径 1~30mm
長さ 成長面(両端面研磨) 最大900mm
全面研磨 最大350mm
C-軸 長手方向
製品例:耐熱、放熱ロッド(標準サイズ φ10xL820mm)
